Convierten la energía del haz de RX en luz visible, que a su vez
interacciona con la película radiográfica para formar la Imagen Latente. Así
pues, su finalidad es disminuir la dosis de radiación administrada al paciente
acortando el tiempo de exposición, aunque la resolución de la imagen obtenida
sea menor que la que se conseguiría sin su utilización
FÉNOMENOS DE EMISIÓN DE LUZ
La luminiscencia se refiere a la emisión de luz por una sustancia Esta
puede ser causada por varias maneras de estímulo, como por ejemplo: luz
Los materiales que presentan este fenómeno son llamados material
luminiscente o comúnmente “fosforo”.
La luminiscencia es un fenómeno debido a los movimientos de transición de
electrones que tienen lugar en las capas electrónicas más externas del átomo.
Dentro de la luminiscencia se
pueden distinguir dos fenómenos distintos determinados por el tiempo de emisión
luminosa que a su vez depende del tipo de sustancia y la energía utilizada para
estimularla: la fluorescencia y la fosforescencia
La fluorescencia es la propiedad de los cristales de ciertas sales
inorgánicas (llamadas fósforos) para emitir luz cuando son excitados por los
Rayos X, cuya emisión de luz cesa casi inmediatamente después de que se haya
interrumpido la irradiación.
La fosforescencia se produce cuando el material luminiscente o “fósforo”
sigue emitiendo luz durante un periodo significativo después de que se haya
interrumpido la irradiación, con un tiempo de emisión que varia entre segundos
y varios días siempre que hayan condiciones adecuadas de T° que puedan mantener
el proceso durante ese periodo.
Este fenómeno a menudo se conoce como persistencia lumínica y no suele
ser deseable en Radiología.

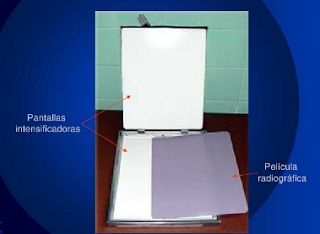

ESTRUCTURA DE LA PANTALLA INTENSIFICADORA
La capa activa de la pantalla es el Fósforo, que es un elemento
fosforescente que emite luz al ser estimulado por los RX.
Capa protectora, que es la más cercana a la película radiográfica y sirve
de protección.
Capa fluorescente, constituida por una emulsión que es capaz de
interaccionar con los fotones, producir luz visible y transmitirla a la
película. Capa reflectante, compuesta por dióxido de titanio que interacciona
con los fotones de luz permitiendo la impresión en la película.
Base que da soporte mecánico; constituida por poliéster.
TIPOS DE PANTALLA INTENSIFICADORA
Según su característica fundamental: la sensibilidad, velocidad o rapidez
que presentan se puede encontrar:
1) Pantallas Lentas, de baja sensibilidad o de baja velocidad: estas
pantallas también se han denominado como de alta definición o alta resolución
debido a que la imagen que producen se caracteriza por tener unos valores de
borrosidad intrínseca o geométrica pequeños. Se utilizan principalmente en el
diagnóstico de las partes blandas y para estructuras óseas pequeñas, en donde
es precisa una mayor resolución de la imagen obtenida para diferenciar los
pequeños detalles radiológicos, y no suponen unas grandes dosis de radiación al
paciente.
2) Pantallas Universales, de sensibilidad normal, regular o estándar
(par-speed): son pantallas de velocidad media que ofrecen una gran calidad de
detalles e imágenes de buena calidad. Tienen múltiples aplicaciones dentro de
la radiología general
3) Pantallas Rápidas, o de alta sensibilidad: con este tipo de pantallas
se obtiene una peor resolución de los detalles ya que el tamaño del grano
utilizado es grande y el espesor de la capa luminiscente mayor. Sin embargo,
por el hecho de poder utilizar tiempos de exposición muy cortos hace que sean
las idóneas en aquellos casos en los que la posibilidad de producción de
borrosidad cinética, voluntaria o involuntaria, es muy elevado.
4) Pantallas Compensadas o
graduadas: son de pantallas fabricadas con zonas de diferente velocidad o
sensibilidad, de modo que por uno de sus extremos pueden ser de alta
sensibilidad y por el otro de media e incluso baja. Las pantallas compensadas
tienen su campo de aplicación en aquellas regiones en las que las diferencias
de atenuación de la radiación resultan muy marcadas, como es el caso de la
columna dorsal y telerradiografías de columna completa o de extremidades
inferiores, en las que las diferencias de espesor de las zonas anatómicas son
muy grandes.
Características de las pantallas
Existen 3 características principales al momento de describir una
pantalla intensificadora:
-La velocidad: se expresa en un valor numérico que se emplea para
identificar la eficiencia de la misma para convertir rayos X en luz visible.
Este valor de velocidad relativa va desde 100 (lentas) hasta 1200 (muy
rápidas).
- El ruido en la imagen: más rápida sea una pantalla, menor será la
exposición empleada. Sin embrago hay una pérdida de definición en la imagen
radiográfica obtenida que se debe a un fenómeno conocido como moteado cuántico
o ruido.
El moteado cuántico de una pantalla se debe a la distribución espacial
aleatoria de los fotones de rayos X absorbidos por la pantalla
- La resolución espacial: se refiere a la capacidad de detectar objetos pequeños
en una imagen. El uso de pantallas intensificadoras supone una pérdida de
resolución espacial.
depende de varios factores, siendo menor en pantallas muy rápidas y mayor
en pantallas lentas de detalle fino.
- Factor de intensificación: El factor de intensificación se utiliza para determinar la reducción de
dosis al utilizar un tipo de pantalla intensificadora
- Eficencia
de absorción: La eficiencia de absorción describe con que eficiencia la
pantalla detecta fotones de rayos X que inciden sobre ella. Es conocida como
Eficiencia de Detección Cuántica (DQE).
FACTORES QUE AFECTAN LA EMISIÓN DE LUZ DE LA PANTALLA
-
Tipo
de fósforo
-
Espectro
de emisión
-
Cantidad
de fósforo
-
Calidad
del haz de RX
-
Tamaño
del cristal del fósforo
-
Capas
reflectantes o absorbentes de luz
-
Pigmentos
o tintes absorbentes
-
Temperatura
CUIDADOS DE LAS PANTALLAS
• Un simple arañazo puede producir
artefactos y degrada la imagen radiográfica.
• Cuando se carguen
los chasis, se evitara que se deslicen sobre la película.
• No se extraerá la
película con las uñas, ni se dejaran los chasis abiertos ya que las pantallas
podrían sufrir daños por la acción del polvo o de los vapores químicos del
cuarto oscuro.
• Se tocaran solo
cuando se renueven o halla que limpiarlas.
• Se debe limpiar
con agua y jabón neutro.
• La película y la
pantalla estén bien puestas.
REFLEXIÓN
La pantalla intensificadora aporta una buena imagen si se utiliza factores que ayudaran ha esto, hay ciertos factores que no cumplen con esto como aumenta el tamaño de cristal esto aumentaría la borrosidad de la imagen, pero sería mucho más rápido la velocidad de la pantalla y aumentar el brillo de la luz que se emitirá. Tenemos que tener presente esto, y tener un buen cuidado con las pantallas ya que pueden crearartefactos en la imagen que se obtendría.
